新品上新

恒东点胶机专用铝型材系列

从专用截面到CNC精加工全面配套

点胶机、自动锁螺丝机、焊锡机等桌面式自动化设备，对铝合金结构件的要求远不止“能装起来”。

底座、滑台、侧板、立柱、控制面板和设备盖板，不仅要满足导轨、丝杆、电机及控制元件的安装要求，还要兼顾加工精度、结构稳定性和整机外观。

这类产品规格多、截面复杂，真正能够同时完成专用型材供应、CNC精加工、喷砂电泳和批量配套的厂家并不多。

经过持续开发和产品积累，恒东现已形成完整的点胶机专用铝型材产品体系，覆盖控制面板、盖板、对接板、三轴模组底座、滑台、滑块、设备侧板、支撑立柱及平台机架等主要结构部位。

点胶机专用铝型材产品体系

01  专用型材全面覆盖，点胶机主要结构部位均可配套

桌面式点胶机看似结构紧凑，实际涉及多种不同形状和功能的铝合金零件。

普通标准型材很难兼顾设备造型、内部空间和安装要求，而完全使用铝板加工，又需要进行大量切削。

恒东点胶机型材根据不同结构部位配置专用截面，让型材本身更加接近设备零件的基础形态，再结合CNC加工完成孔位、槽位和安装结构。

控制面板与设备盖板系列

前控制面板、上盖、后盖和对接板，是设备外观的重要组成部分，同时还要安装显示屏、操作按钮、急停开关、电源接口、散热结构及其他控制元件。

恒东现有产品覆盖：

点胶机前控制面板型材；

设备上盖板型材；

后盖及防护盖板型材；

螺丝机、点胶机平台对接板型材。

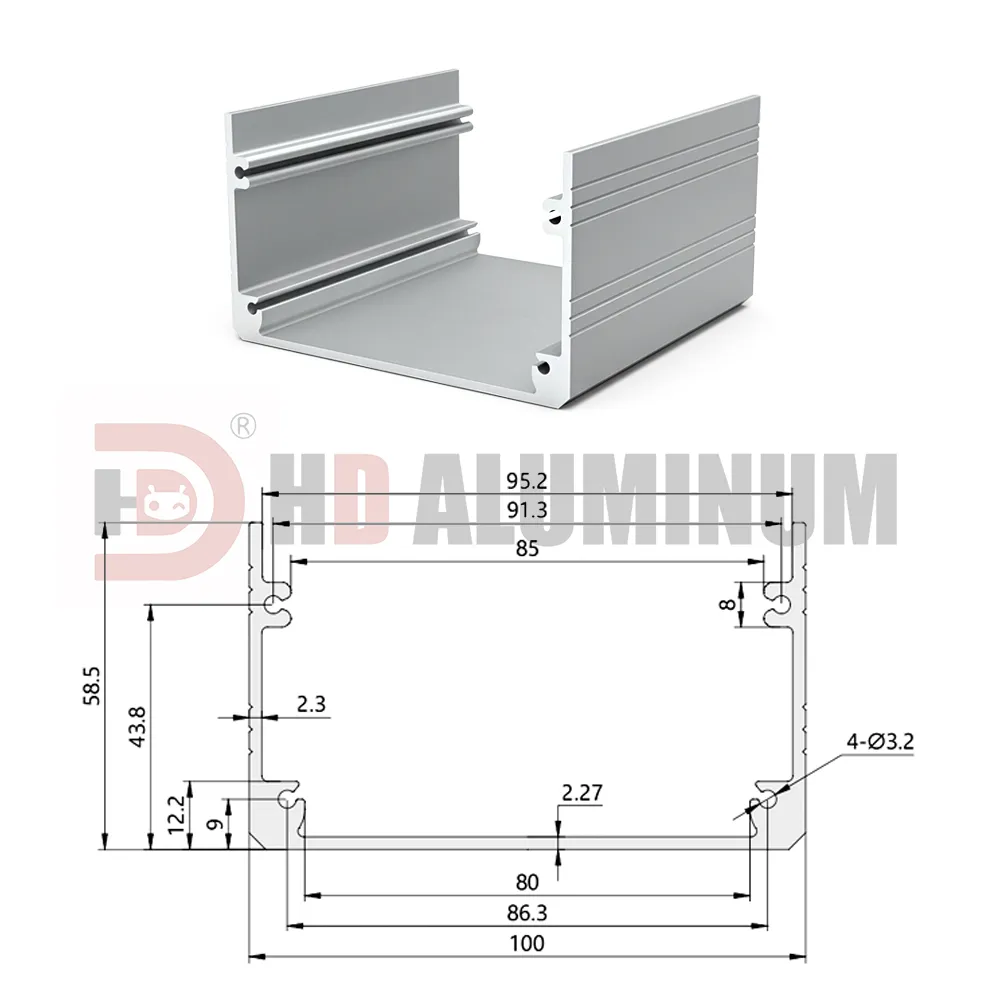

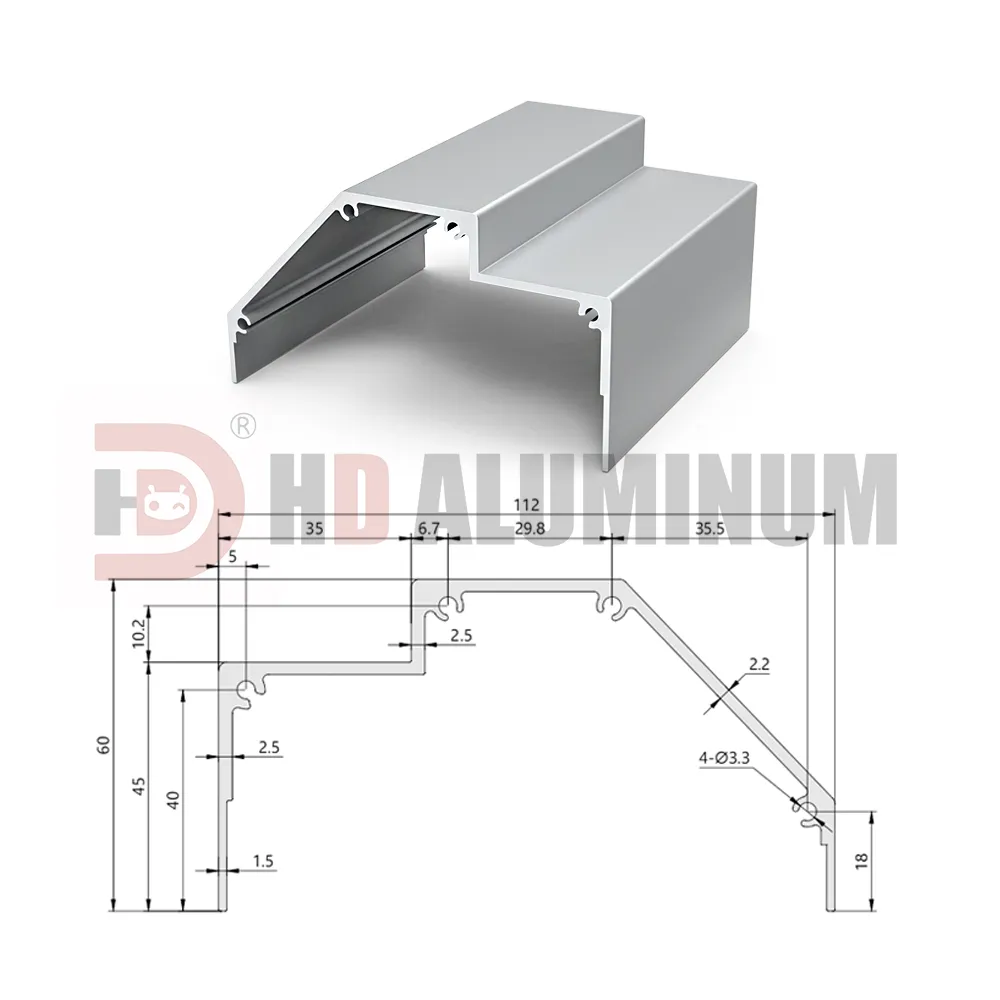

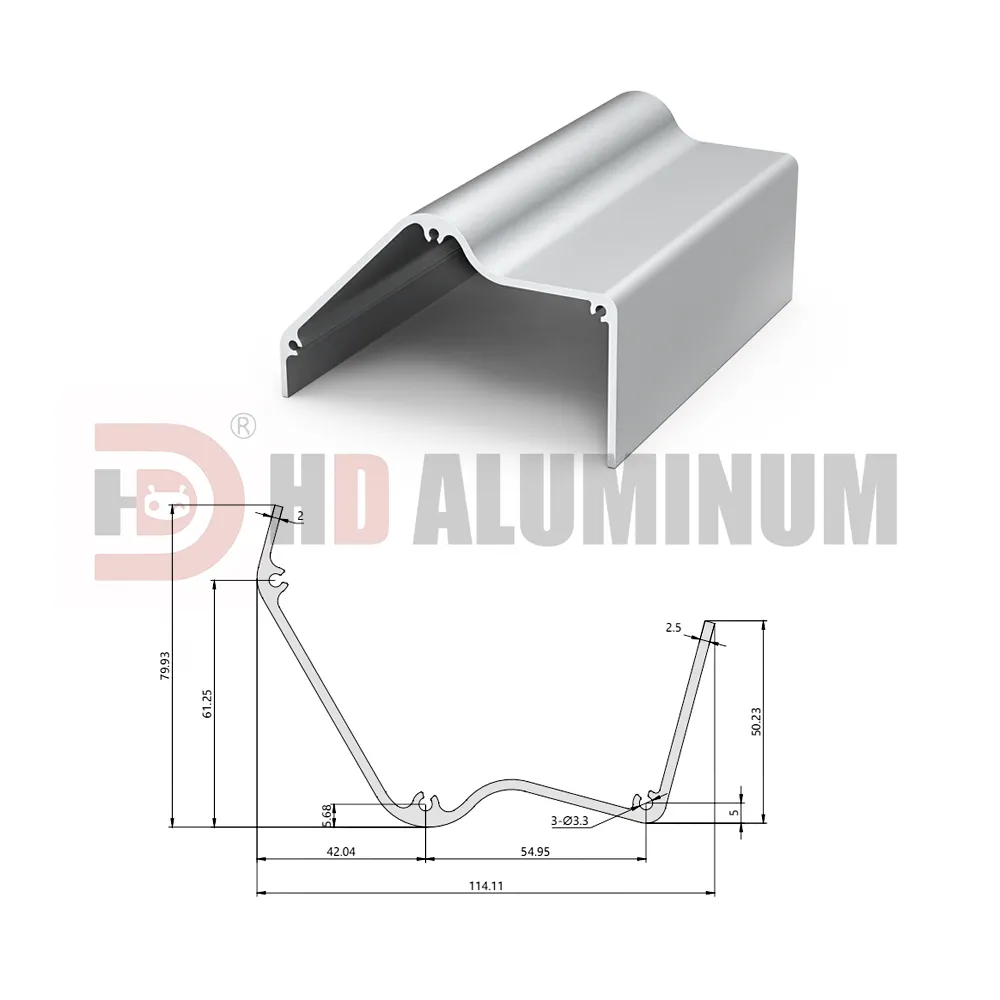

代表型号包括HDDJ80114-D、HDDJ60112-D、HDDJ59100-D、HDDJ12152-D、HDDJ12120A-D等。

显示屏窗口、按钮孔、接口孔、散热孔、走线槽及局部缺口，均可根据设备图纸完成加工，使控制面板与内部元件准确匹配。

三轴模组底座、滑台与滑块系列

三轴模组底座和滑台，是导轨、丝杆、电机和移动平台的重要安装基础。

恒东已开发多种不同截面的底座、滑台及滑块型材，包括HDDJ46144-D、HDDJ46100-D、HDDJ36105-D、HDDJ46104-D等型号。

根据设备结构，可进一步加工：

导轨安装孔；

丝杆及螺母座连接位；

电机座安装孔；

定位孔和沉孔；

连接槽和装配台阶；

局部安装面和开口结构。

滑块型材还可以加工成模组滑块座、移动连接座、丝杆螺母连接件及其他运动平台零件。

专用截面与CNC加工相结合，让底座、滑台和运动部件更加贴合整机设计。

设备侧板与支撑立柱系列

侧板和立柱不仅承担平台连接和横梁支撑，还会直接影响整机框架的外观和结构完整性。

恒东现有HDDJ35113-D、HDDJ30103-D、HDDJ30118A-D、HDDJ30118C-D、HDDJ28143-D等多款专用型材，可用于：

三轴模组支撑立柱；

桌面式设备左右立柱；

点胶机平台侧板；

螺丝机、焊锡机底座侧板；

设备端部支撑结构。

孔位、端面、连接槽和局部开口均可按照设备高度、横梁位置、电机安装方式及外壳结构完成加工。

同一机型的左右侧板和立柱可按照统一图纸批量生产，使孔位、尺寸和表面效果保持高度一致。

桌面式平台与机架型材

HDDJ20115-D等平台型材，可用于桌面式点胶机、小型自动化设备机架及模组安装平台。

根据设备布局，可加工模组安装孔、治具固定孔、支撑脚孔及控制连接位置，并与侧板、立柱、控制面板和盖板进行成套配套。

从底部平台到上部框架，恒东已经形成完整的点胶机铝合金结构件产品布局。

02  从专用型材到精加工结构件，CNC加工一步到位

点胶机型材只是基础，真正体现专业能力的，是后续CNC加工。

导轨装在哪里、丝杆座如何定位、电机安装位是否准确、侧板孔位能否对应，都会影响后续装配。

恒东拥有专业的铝型材CNC加工体系，可根据二维图纸、三维模型或实物样品，完成：

定尺切割；

端面精铣；

钻孔、攻牙；

沉孔、扩孔；

铣槽、台阶加工；

局部开口；

安装面加工；

定位孔及多面加工。

对于底座、滑台、侧板、立柱和面板等不同零件，还可以按照整套设备图纸统一安排加工，让不同结构件之间的孔位和连接关系更加准确。

03  多台长型材CNC设备，专业加工实力看得见

恒东并不是简单采购型材后进行转售，而是拥有完整的铝型材生产和精加工体系。

依托约9000平方米生产基地，恒东设有型材生产、CNC精加工、零部件加工及仓储配套区域，并配备多台专业铝型材加工设备。

为进一步提升长尺寸型材和批量结构件的加工能力，恒东新增6台PRATIC C6500长型材CNC加工中心，可满足点胶机底座、滑台、侧板、立柱及其他长型材零件的钻孔、攻牙、铣槽和多工位加工需求。

无论是单件打样、小批试产，还是长期批量供货，恒东都可以根据图纸建立加工程序和检验要求，保证产品持续、稳定交付。

04  喷砂电泳表面，让整机更有设备质感

点胶机、锁螺丝机和焊锡机通常作为完整设备交付，侧板、立柱、面板和盖板大面积外露，表面效果直接影响整机品质。

恒东点胶机专用型材采用喷砂电泳表面处理。

喷砂工艺能够淡化部分挤压纹、模具纹及轻微表面痕迹，使型材表面形成均匀细腻的哑光质感。

电泳保护层则进一步提升表面的耐腐蚀、耐污和日常防护性能，使设备在长期使用过程中更容易清洁和维护。

相比常见的普通银白氧化，喷砂电泳更适合桌面式自动化设备外露结构：

表面更加细腻；

颜色和光泽更加统一；

多种结构件组合后整体感更强；

更符合现代自动化设备的外观设计。

底座、侧板、立柱、控制面板和盖板统一采用喷砂电泳工艺，整机装配后的外观更加完整，更能体现专业设备应有的产品质感。

05  从型材到成套结构件，满足不同项目需求

针对不同客户的生产方式，恒东可提供多种交付形式：

型材长料；

定尺切割件；

CNC加工半成品；

按图完成的精加工结构件；

底座、滑台、侧板、立柱及盖板成套配套。

对于正在开发的新设备，可根据总装图、零件图或三维模型匹配现有型材，并完成打样和加工。

对于已经定型的设备，可按照固定图纸、程序和检验要求进行批量生产，为后续长期供货提供稳定保障。

本系列以点胶机结构为核心，同时适用于自动锁螺丝机、自动焊锡机、涂胶机、灌胶机、视觉检测平台、小型龙门模组、桌面式取放设备及其他非标自动化设备。

写在最后

点胶机专用型材看似属于小众产品，但对型材截面、CNC加工、表面处理和成套配套能力都有较高要求。

恒东持续深耕自动化设备专用铝型材领域，目前已经形成从专用截面、型材生产，到CNC精加工、喷砂电泳和批量交付的完整产品体系。

恒东点胶机专用铝型材系列现已全面上线
