恒东型材安装底板上新：适配3060/4080/50100系列铝型材

2026/08/14

恒东型材安装底板上新：适配3060/4080/50100系列铝型材

自动化设备中，铝型材作为立柱使用时，底部怎么固定，直接影响结构安装是否方便、整洁。

针对3060、4080、50100系列铝型材的端部安装需求，恒东本次上新 HD-ZGH21、HD-ZGH22、HD-ZGH23型材安装底板，共10款规格，覆盖不同底板尺寸及安装孔方向，为设备立柱安装提供更多标准化选择。


一、型材立柱安装，更简单

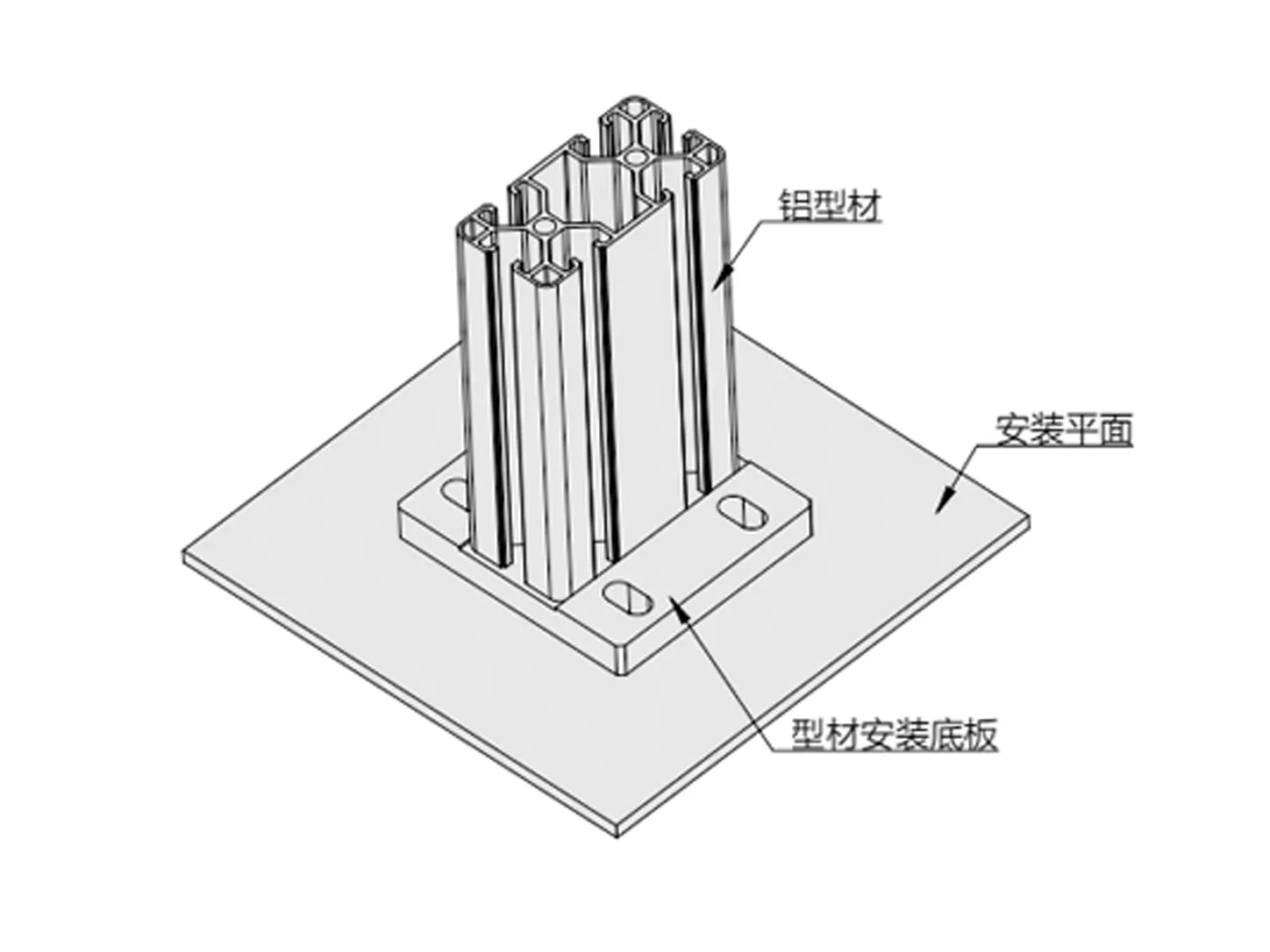

HD-ZGH系列主要用于将铝型材垂直固定在设备底板、钢板、工作台面等安装平面上。

安装时，底板与型材端部连接，两侧安装孔再与设备安装平面固定，形成稳定的立柱结构。

相比在型材两侧安装多个角件，底板式连接结构更加集中，减少周围空间占用，适合自动化设备机架、输送线、工业工作台、防护框架以及各种非标设备使用。


二、3060系列：HD-ZGH21

针对3060铝型材，本次提供4款安装底板：

HD-ZGH21-3060-3
HD-ZGH21-3060-4
HD-ZGH21-3060-5
HD-ZGH21-3060-6

其中：

3060-3 / 3060-4采用 60×66mm 底板结构；

3060-5 / 3060-6采用 114×36mm 长条型底板结构；

底板厚度均为 12mm。

不同板型和长圆孔方向，可以根据设备实际安装空间进行选择。

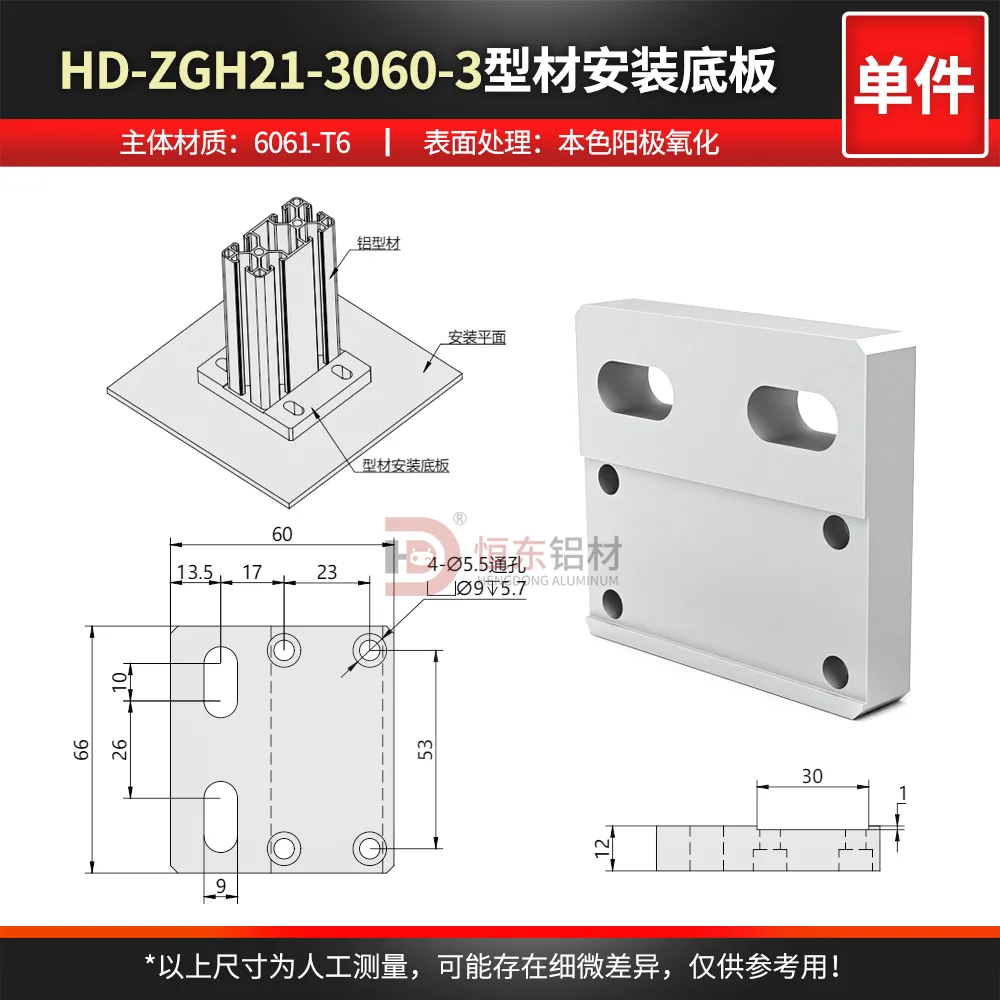

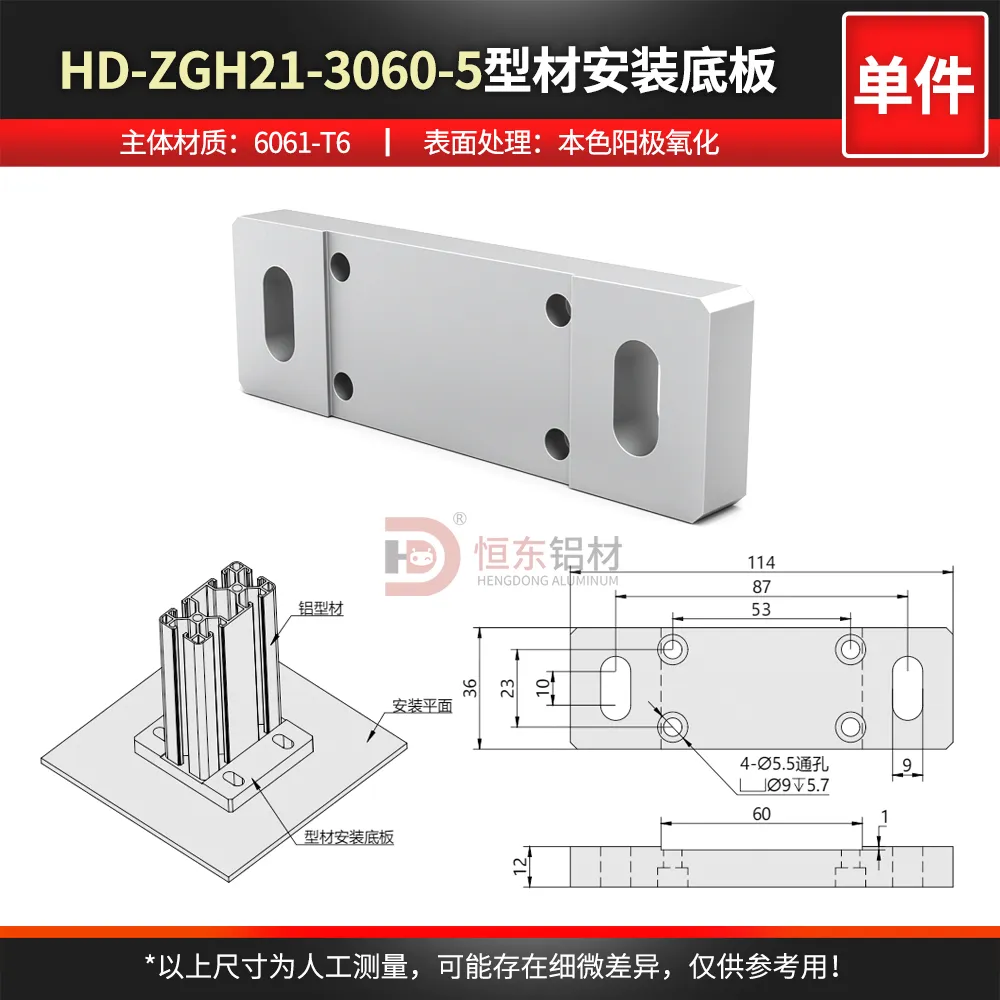

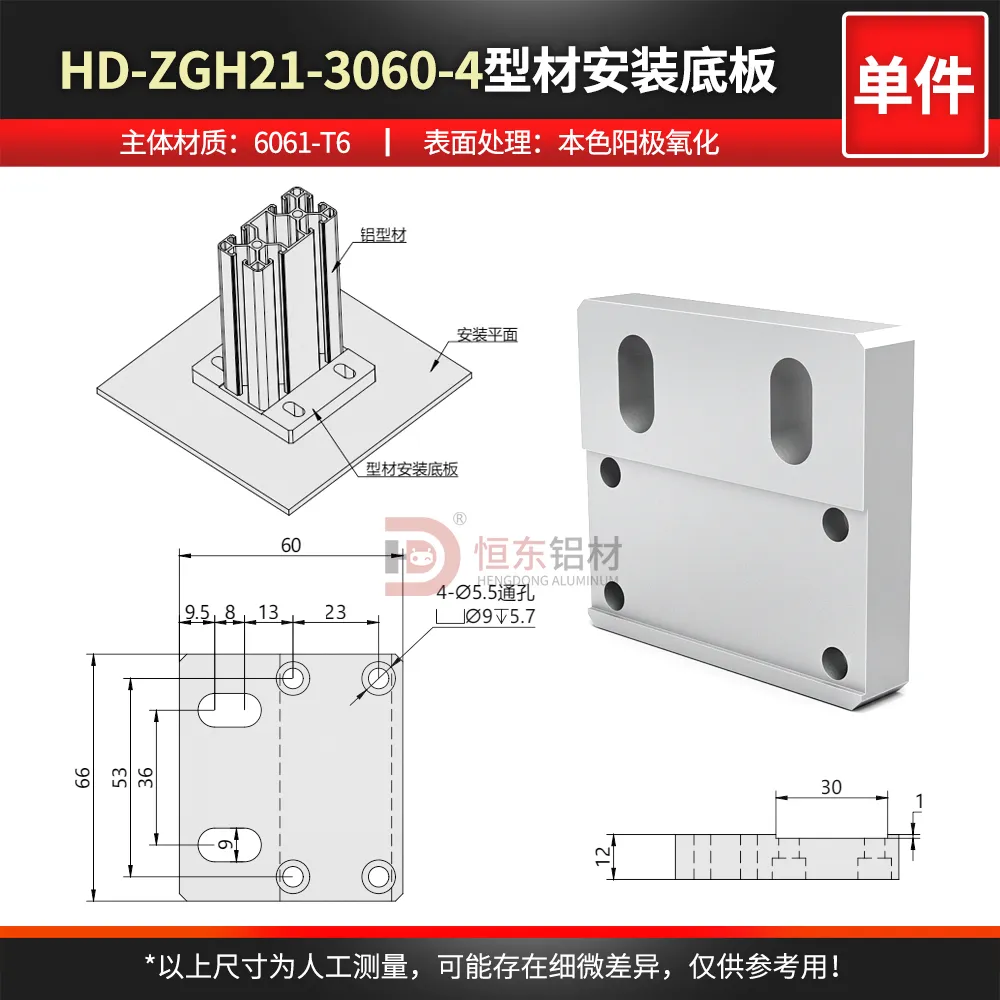

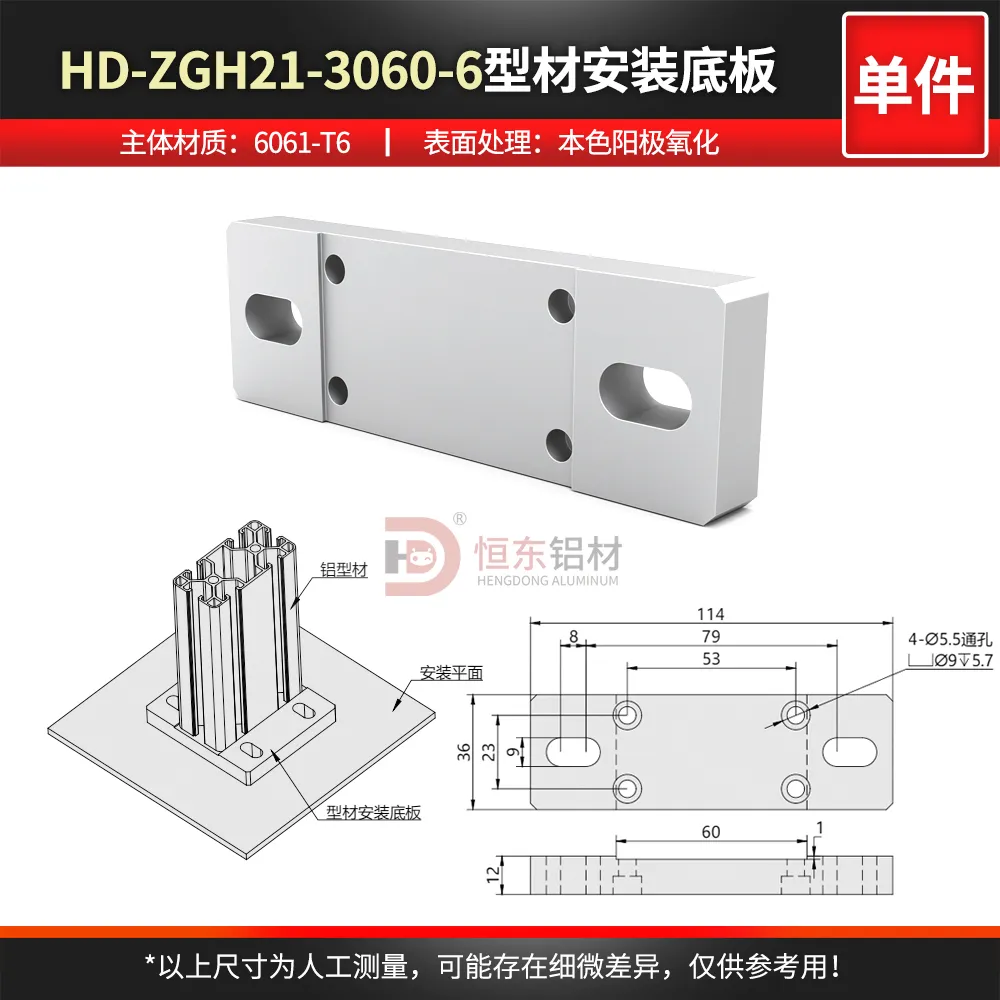

型材_01.jpg 型材_02.jpg 型材_03.jpg 型材_04.jpg

三、4080系列：HD-ZGH22

针对4080铝型材，本次提供：

HD-ZGH22-4080-1
HD-ZGH22-4080-2
HD-ZGH22-4080-5
HD-ZGH22-4080-6

4080-1 / 4080-2底板尺寸为 94×85mm；

4080-5 / 4080-6采用 134×50mm 长条型结构；

底板厚度均为 12mm。

4080系列适合自动化设备机架、输送线支撑、工作台立柱等常见设备结构。

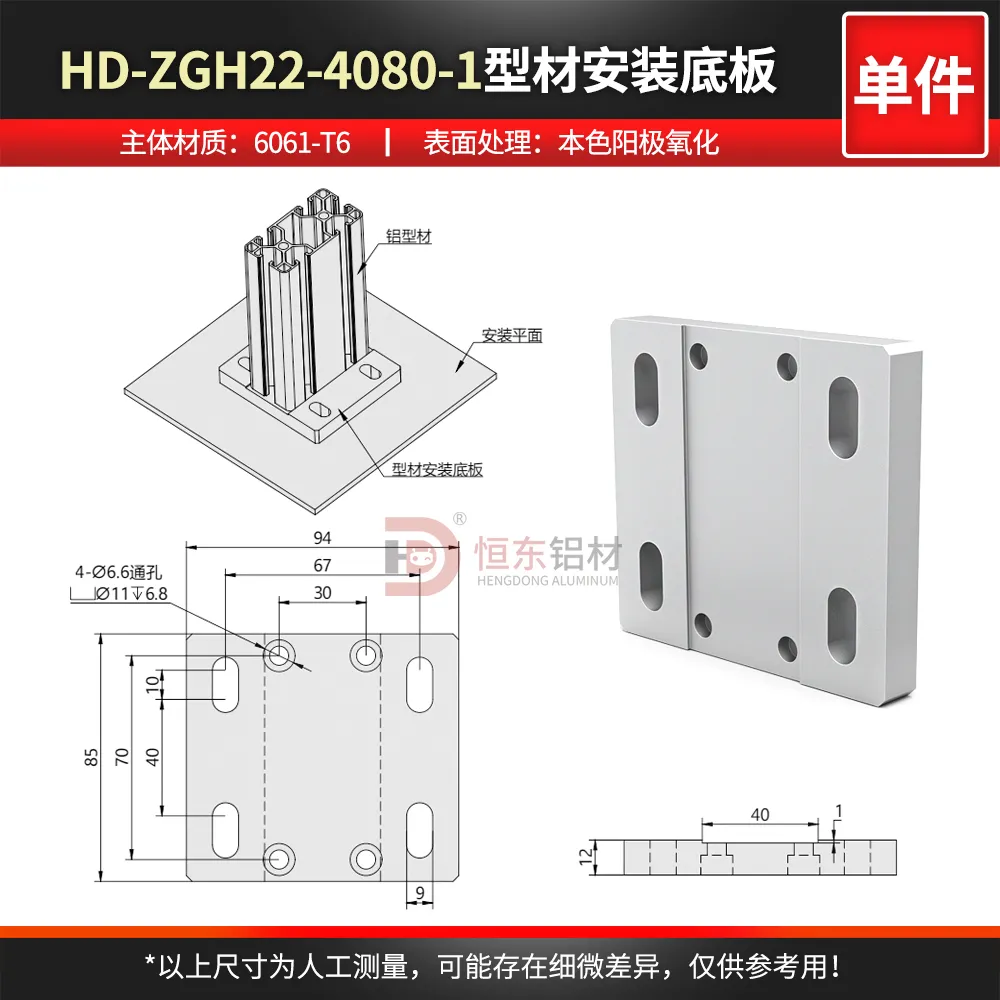

型材_05.jpg 【配图：HD-ZGH22-4080-1】

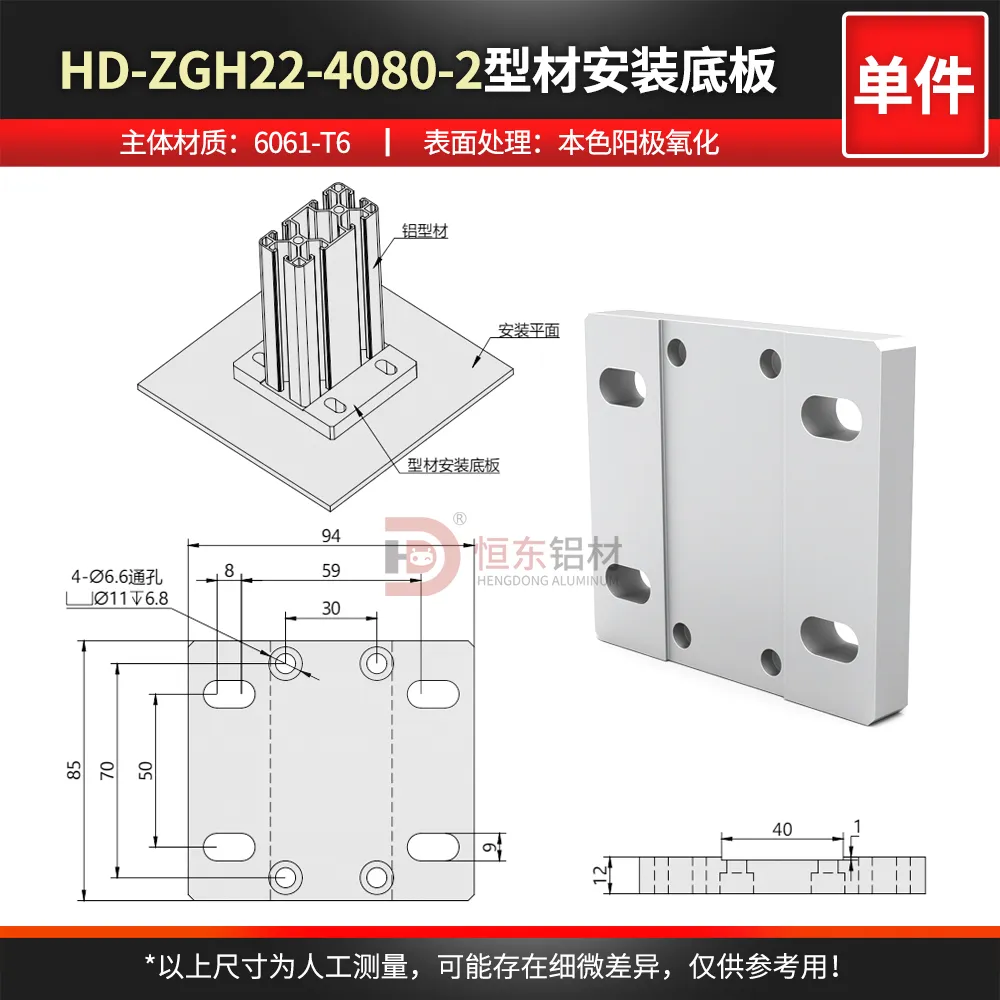

型材_06.jpg 【配图：HD-ZGH22-4080-2】

型材_07.jpg 【配图：HD-ZGH22-4080-5】

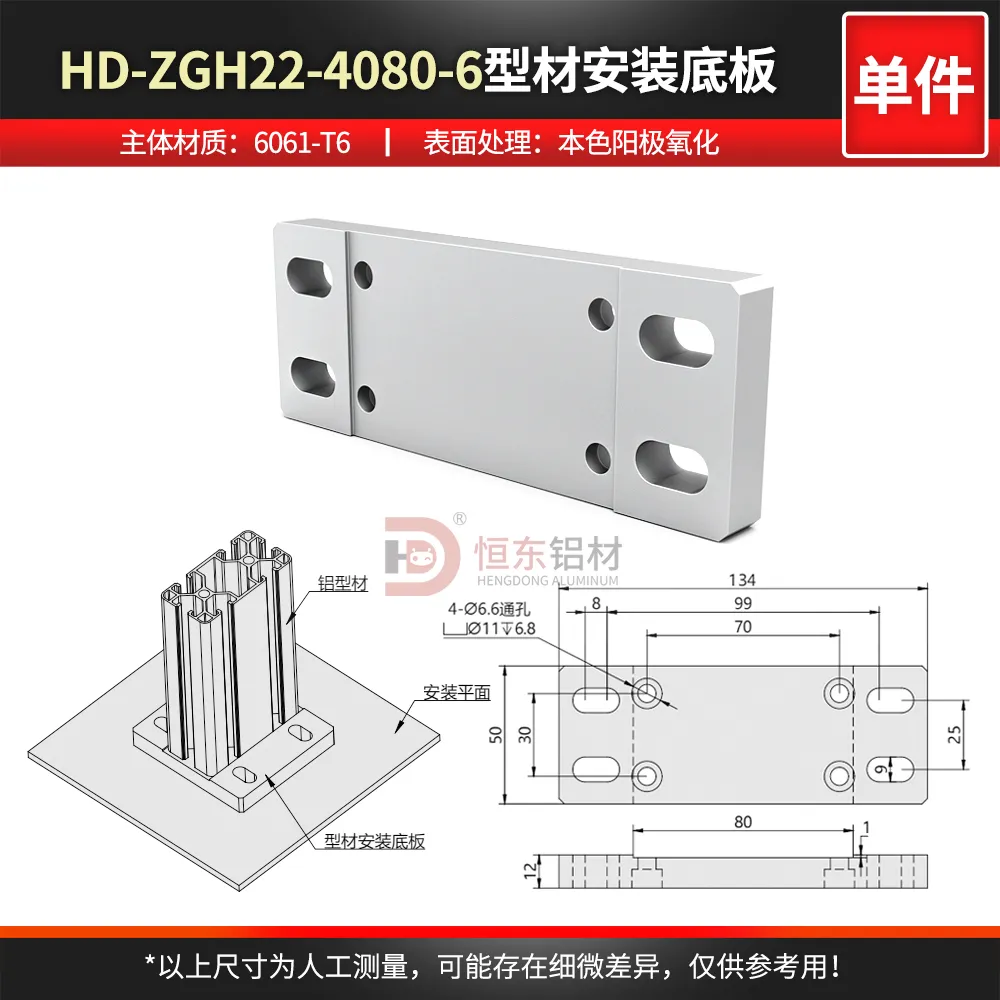

型材_08.jpg 【配图：HD-ZGH22-4080-6】

四、50100系列：HD-ZGH23

对于更大截面的50100铝型材，本次增加：

HD-ZGH23-50100-5
HD-ZGH23-50100-6

两款底板尺寸均为 154×60mm，厚度 15mm，区别主要在于两侧长圆安装孔方向不同。

适合较大型设备框架、输送设备以及50100型材立柱的底部固定。

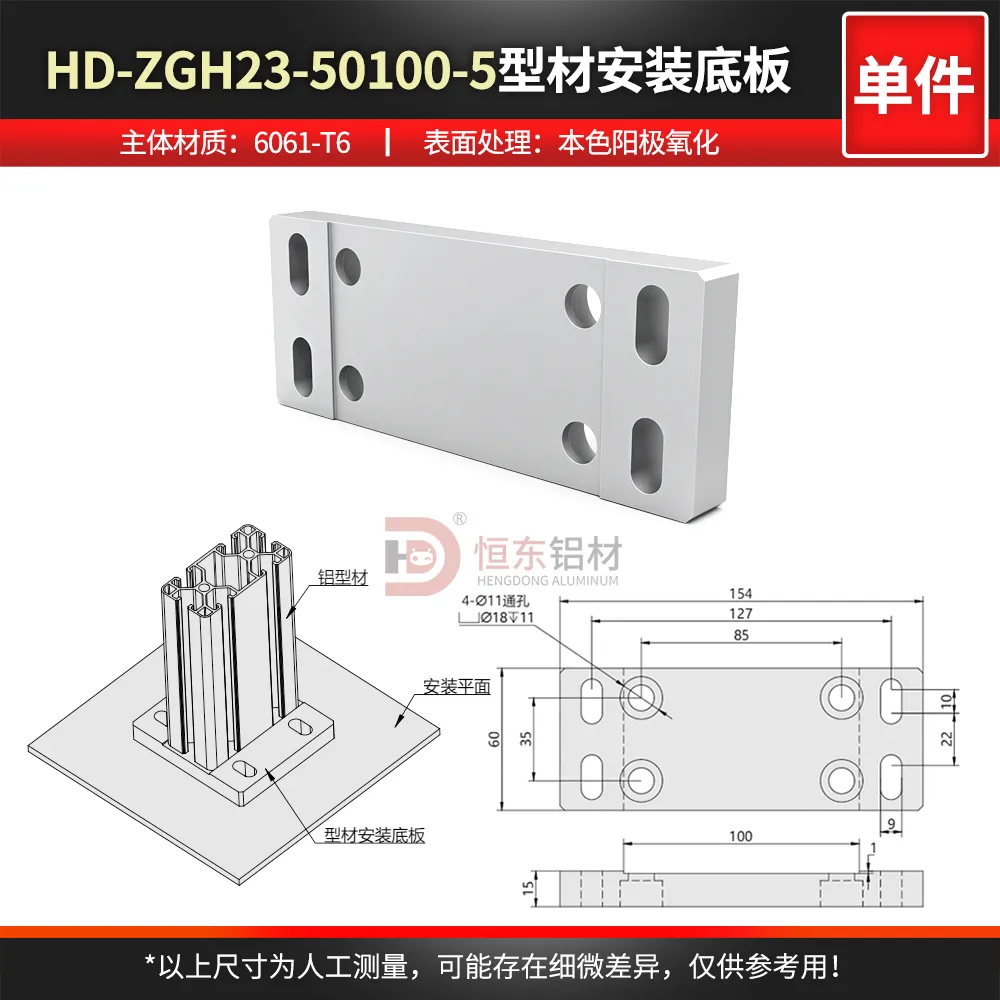

型材_09.jpg 【配图：HD-ZGH23-50100-5】

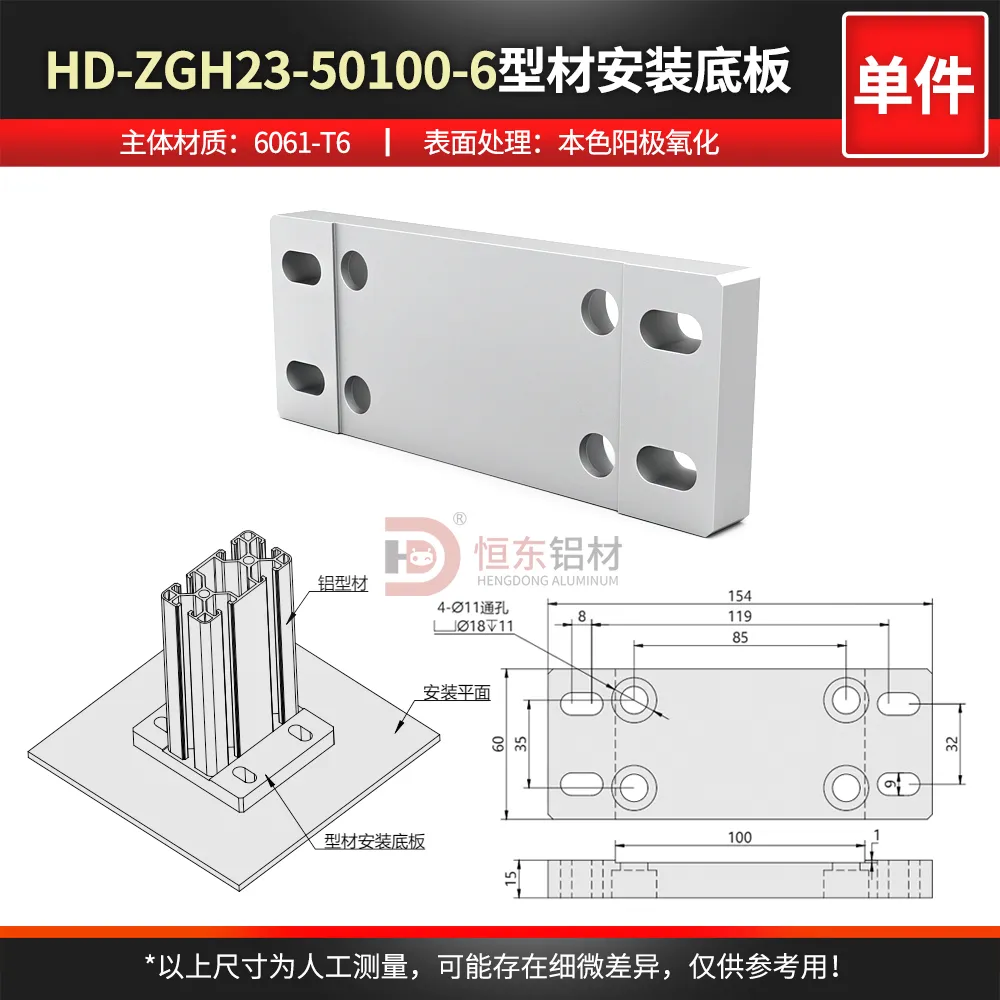

型材_10.jpg 【配图：HD-ZGH23-50100-6】

五、同规格多个型号，区别在哪里？

同一种型材设置多个底板型号，主要是为了适应不同设备的安装空间和孔位方向。

例如3060系列既有60×66mm的紧凑型结构，也有114×36mm的长条型结构；4080系列同样提供两种不同底板外形。

而同一板型中的不同后缀，则主要体现在两侧长圆孔的布置方向。

在设备设计时，可以根据：

型材规格、安装空间、底板方向、安装孔位置

直接选择对应型号。

长圆孔还能够保留一定的安装调整余量，方便设备装配时对型材位置进行微调。

六、6061-T6材质，本色阳极氧化

HD-OB50100HF型材.2513.png 本次上新的HD-ZGH系列型材安装底板采用 6061-T6铝合金，表面进行 本色阳极氧化处理。

目前产品已经覆盖：

3060系列：4款
4080系列：4款
50100系列：2款

共计 10款型材安装底板。

从紧凑型底板到长条型底板，从不同型材规格到不同安装孔方向，让设备设计时有更多现成规格可以直接选择。
