HENTON NEW PRODUCT  ·  新品发布

新品发布｜恒东08BS单倍速链驱动头尾
让托盘输送线的驱动、回转与张紧更模块化

输送线驱动座 · 模块化张紧座 · 机头机尾一套化组件

东莞市恒东铝材有限公司  |  产品上新文章

在自动化装配、检测、缓存、转运等生产环节中，输送线看似只是负责把产品从一个工位送到下一个工位，但真正决定线体能否长期稳定运行的，往往不是外观最醒目的铝型材框架，而是位于线体两端的驱动、回转与张紧机构。

驱动端能否稳定输出动力，链轮与链条能否正确啮合，左右两侧链条能否保持同步，尾端能否对链条伸长进行补偿，都会直接影响输送线的噪声、抖动、跳齿、跑偏、积放稳定性以及后期维护成本。对于采用08BS单倍速链的托盘输送系统而言，机头与机尾不是简单的“两个安装座”，而是整条输送线动力闭环中的关键节点。

为满足自动化设备厂、非标设备集成商及终端制造企业对模块化输送部件的需求，东莞市恒东铝材有限公司现推出08BS单倍速链驱动头尾组件，覆盖输送线驱动座、机头驱动模块、机尾回转模块及模块化张紧座等核心结构，帮助客户减少从零设计、分散采购、反复配套和现场调试的工作量，更高效地完成08BS托盘输送线的搭建与升级。

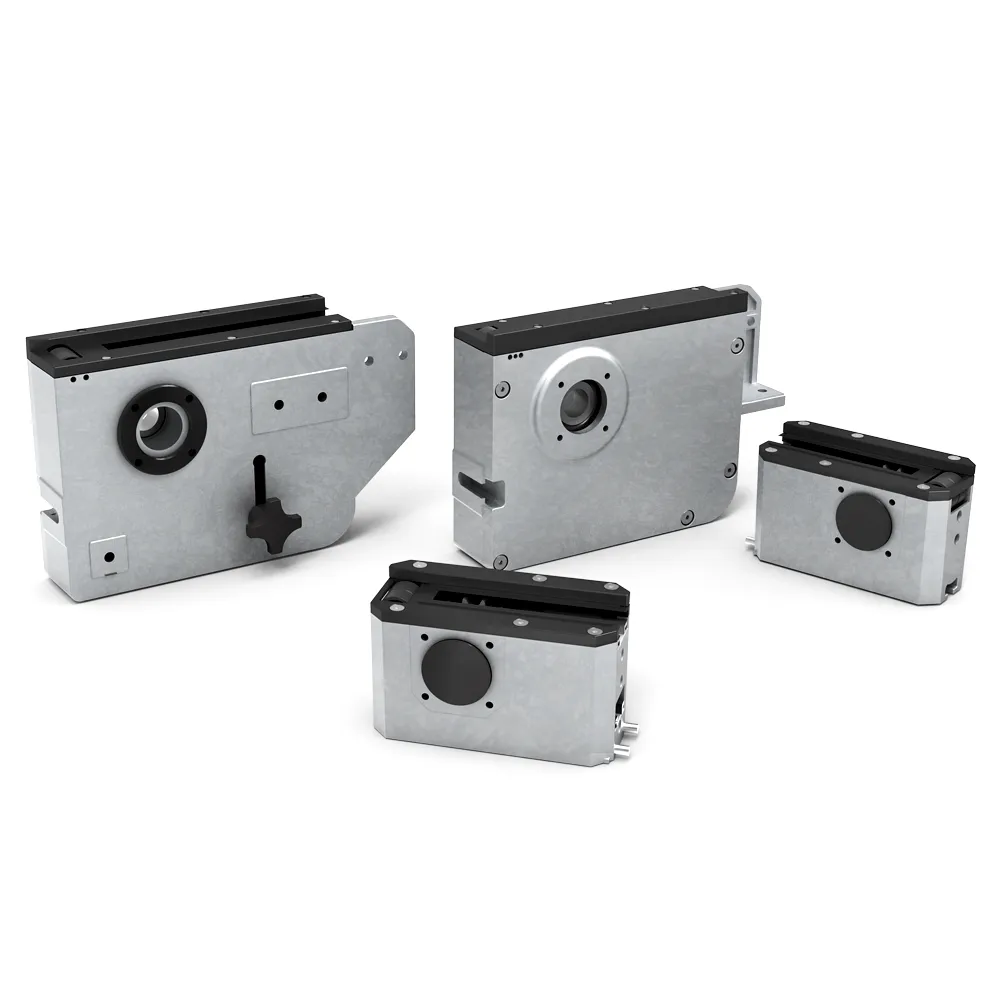

【恒东08BS单倍速链驱动头尾产品白底图】

一、什么是08BS单倍速链输送系统？

08BS是一类常用于托盘输送、工装板输送和装配线物流周转的滚子输送链规格。与普通传动链主要承担动力传递不同，08BS大滚子链不仅参与牵引，还可以直接支承或驱动上方托盘，使工装板、治具以及被输送工件沿线体稳定移动。

按照行业常见的08BS-27大滚子链样本，其基础链节距通常为12.7mm，大滚子直径为27mm，内链节内宽约7.75mm，销轴直径约4.45mm；滚子可根据使用需求选择工程塑料或钢制形式。需要特别说明的是，这些属于行业常见链条规格数据，具体项目仍应以客户实际采用的链条、链轮和图纸为准，不能只凭“08BS”三个字符直接替代装配校核。

“单倍速”也不等于低效率或只能低速运行。它主要是相对于2.5倍速、3倍速等差速链结构而言：单倍速链在运行时，托盘输送速度与链条线速度更接近，系统运动关系更直接，适合强调承载、平稳性、托盘积放兼容和结构可靠性的场景。公开的行业应用资料中，08BS单倍速链已经用于汽车部件装配输送线、重载托盘线及模块化工装板输送系统。

当生产节拍需要缓存时，可配合阻挡器使托盘停在指定工位，链条或滚轮机构继续运行；当阻挡器放行后，托盘再继续进入下一工序。进一步结合顶升定位、移载机构、升降机、旋转台、传感器和电控系统，便可以构成带有积放、定位、转线、回流和自动上下料功能的完整自动化输送系统。

二、为什么驱动头尾是整条输送线的关键？

一条完整的08BS链条输送线，通常包括减速电机、驱动轴、链轮、驱动头、从动或张紧尾座、输送链条、导轨或摩擦条、铝型材框架、托盘、阻挡器以及电控系统。链条负责形成连续循环，但真正把动力输入链条、维持正确运行轨迹并控制链条松紧度的，是机头和机尾组件。

驱动端的核心任务，是把减速电机输出的扭矩传递到驱动轴，再由驱动轴带动两侧链轮同步旋转。链轮与链条啮合后，链条沿轨道循环运动，从而推动托盘前进。这个过程中，驱动轴孔、键槽、轴与轮毂的配合、两侧链轮同轴度、轴承支承刚度和安装基准都会影响传动稳定性。

尾端则主要负责链条回转、导向和张紧。链条在长期运行后，销轴、套筒及啮合部位会发生正常磨损，链条有效节距可能逐渐增大；温度变化、负载波动和安装误差也会改变链条松紧状态。如果链条过松，容易出现抖动、跳齿、冲击和噪声；如果张得过紧，又会增加链条、链轮和轴承的附加载荷，加快磨损。因此，便于调节、结构稳定的张紧尾座，是保持输送线长期可靠运行的重要保障。

行业故障资料显示，链轮不对正、张紧度不合适、润滑不足、链轮与链条不匹配以及部件磨损，是链条输送线噪声、跳齿、抖动和卡滞的常见原因。这也正是模块化驱动头尾的价值所在：将链轮、轴承支承、安装基准、外壳防护与张紧结构集中在标准化组件中，可以减少现场临时拼装带来的误差，让设计、装配和维护更有依据。

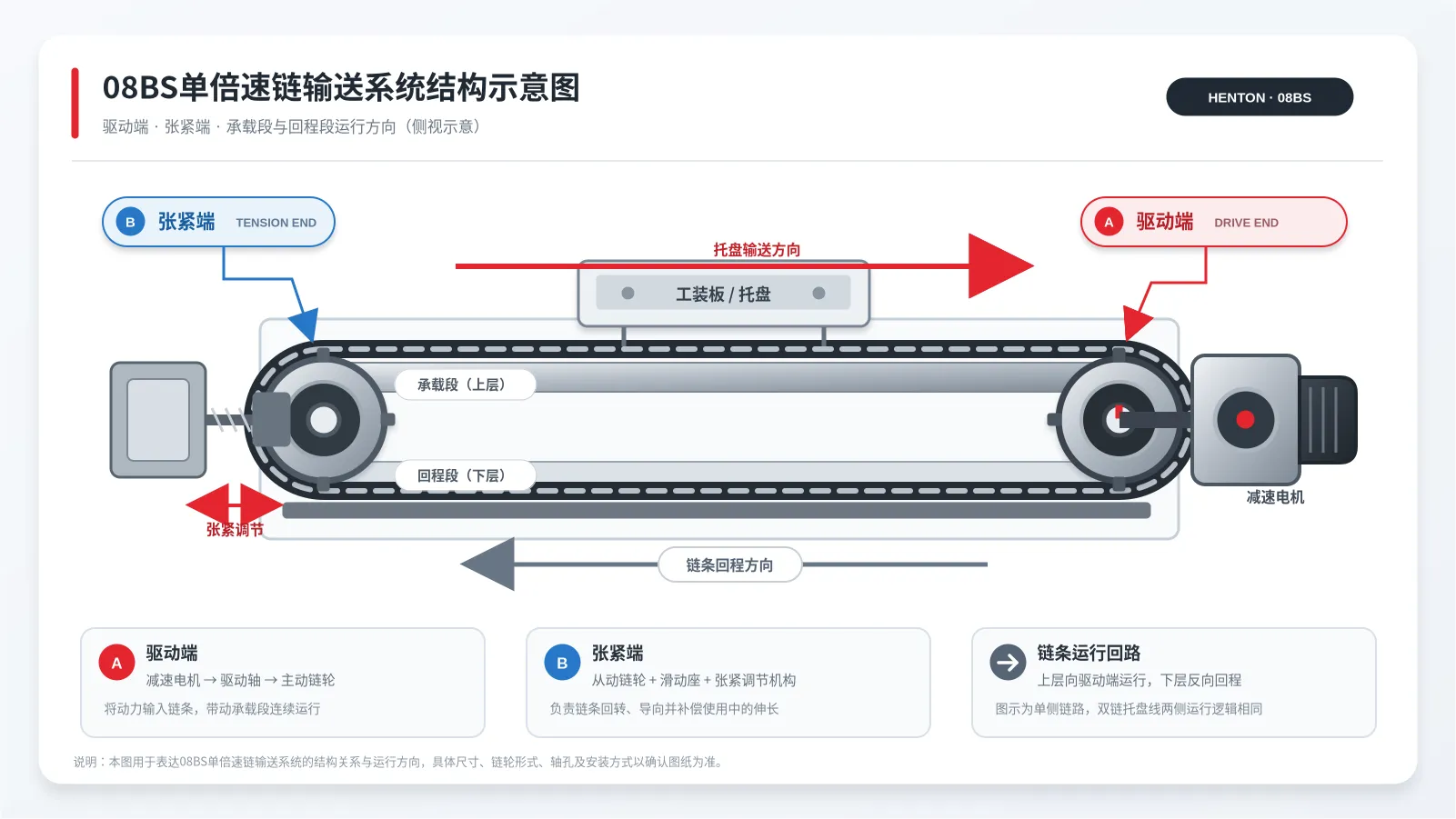

【驱动端、张紧端及链条运行方向结构示意图】

三、恒东08BS单倍速链驱动头尾产品介绍

本次上新的恒东08BS单倍速链驱动头尾，面向08BS滚子链托盘输送系统设计，产品页面展示为一套化机头机尾组件。驱动模块负责动力输入与链轮驱动，尾部模块负责链条回转、导向与张紧，可用于自动化装配线、工装板输送线、托盘循环线及相关非标输送设备的设计与搭建。

从产品页面已公开的信息来看，组件主体采用铝合金与碳钢组合结构，并进行研磨处理。铝合金部件有利于降低组件自重、保持整洁的工业外观，也便于与铝型材输送框架形成统一的装配体系；碳钢则用于需要承担传动、支承或局部受力的结构位置，使轻量化与机械强度之间取得平衡。不同材料并不是简单拼接，而是根据部件功能进行分工：外壳、安装座强调模块化与装配便利，轴、链轮及关键受力件则更重视刚度、耐磨与传动可靠性。

当前商品页面展示的驱动头规格为25mm圆孔、8mm键槽，可与对应驱动轴及传动结构配套。键连接能够在轴与轮毂之间传递扭矩，适合自动化输送设备中常见的连续运行工况。由于不同线体在电机功率、减速比、输送速度、总负载、轴径以及安装空间方面存在差异，客户在下单前仍应确认轴孔、键槽、链条规格、链轮形式和安装基准，避免只按外观尺寸进行匹配。

产品采用相对封闭、规整的模块化外形，将内部传动与支承部件集中布置，有助于减少外露结构，让机头机尾与铝型材线体更容易形成完整、专业的设备外观。同时，模块化结构也更适合批量设备复制：当同一套输送方案需要应用到多条产线时，可通过统一接口、统一安装基准和统一备件逻辑，降低重复设计与后期运维难度。

四、产品核心优势

1. 驱动与张紧模块配套，减少分散选型

传统非标输送线在设计机头机尾时，常常需要分别采购轴承、链轮、轴、安装板、防护板、张紧块和紧固件，再根据型材截面和托盘宽度重新画图。零部件来源分散，不仅增加设计工作量，也容易在装配时出现孔位、轴高、链线位置或防护结构不一致的问题。

恒东08BS驱动头尾以成套模块形式提供，将驱动端和尾端的关键功能集中起来，便于设备厂围绕既定接口快速完成线体设计。对重复建设的装配线、检测线和托盘回流线而言，这种方式有利于缩短BOM整理、采购协调和现场配套时间。

2. 铝合金与碳钢组合，兼顾轻量化和受力需求

纯钢结构虽然刚性较高，但重量大，外观和后续改造灵活性相对有限；全部采用铝合金又未必适合链轮、轴和高受力位置。铝合金与碳钢组合能够根据结构功能合理分配材料，在保持模块外形简洁、便于安装的同时，为关键传动部位提供必要的机械性能。

3. 适配模块化铝型材输送框架

现代自动化输送线大量采用工业铝型材搭建框架，其优势在于槽口标准化、连接方式灵活、外接传感器和附件方便，并且后期扩展或改线时不必大面积焊接。恒东长期深耕工业铝型材及自动化输送组件，可围绕驱动头尾、输送型材、导轨、摩擦条、支腿和连接件进行系统配套，使驱动模块不再成为线体末端难以整合的“孤立部件”。

4. 张紧结构便于调整，服务长期运行

链条输送设备不是一次装好就永远无需调整。新链条经过初期磨合后可能出现轻微伸长，长期积放、频繁启停或负载变化也会影响链条状态。模块化张紧座为链条松紧调整提供明确位置，维护人员可以结合现场运行声音、链条垂度、啮合状态和设备说明进行检查与修正，减少因链条过松或过紧造成的故障。

5. 结构规整，便于装配、防护与维护

机头机尾处通常集中有旋转轴、链轮和链条回转段，是输送线既需要维护、又需要重点防护的区域。规整的模块化外壳能够让设备布置更紧凑，也便于在整机设计中统一设置护罩、检修空间和安全标识。发生链条、链轮或轴承维护需求时，也可以围绕模块进行拆装检查，不必大范围拆解整条线体。

6. 适合标准设备复制，也支持非标项目协同

对于自动化设备厂而言，模块化产品的价值不仅是“买来能装”，更重要的是形成可复用的设计单元。标准项目可以直接调用成熟结构，缩短机械设计周期；非标项目则可围绕托盘宽度、线体中心距、驱动轴接口、电机布置、安装方向和现场空间进一步确认，从而在标准化基础上保留项目适配能力。

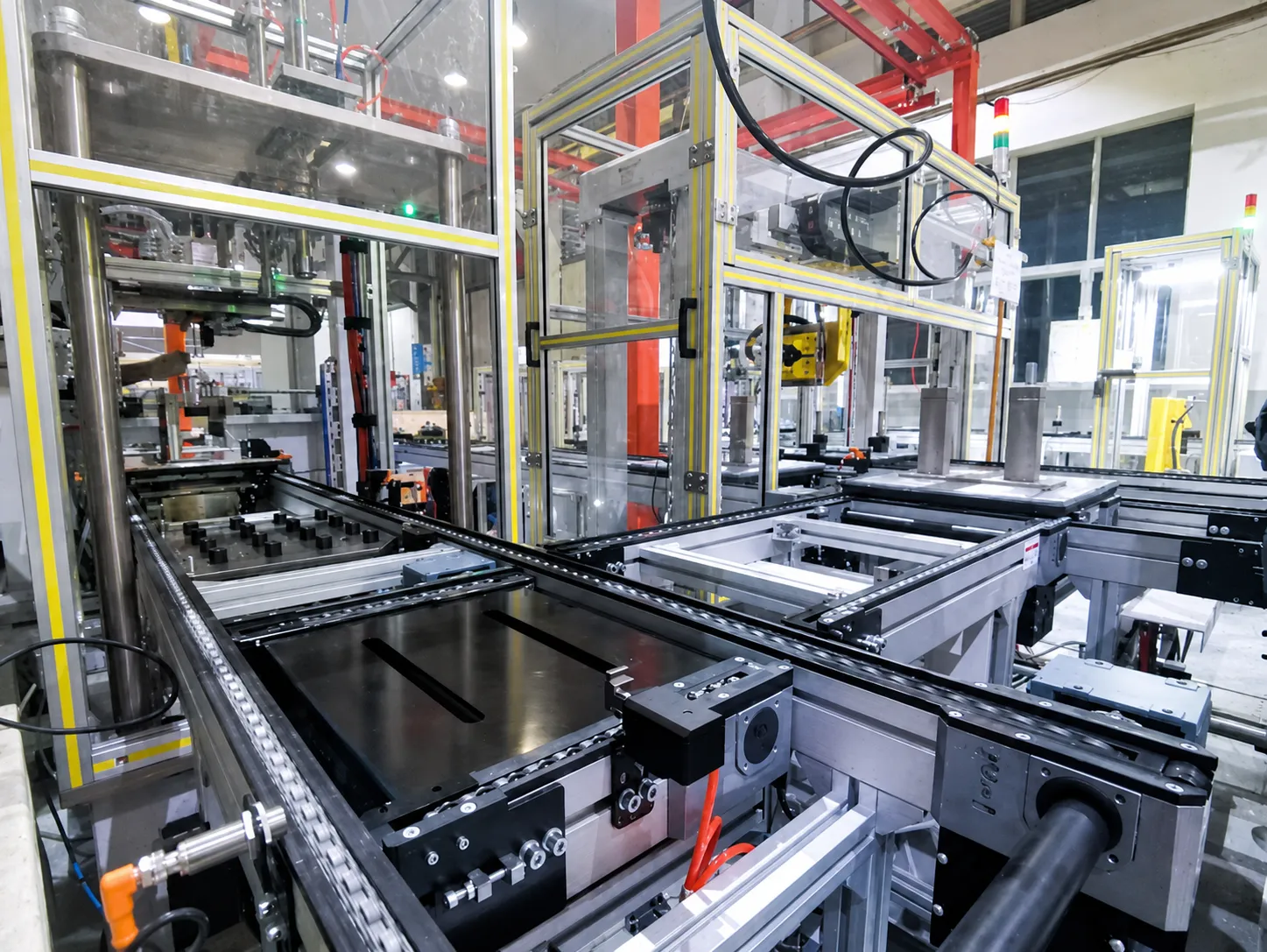

【08BS单倍速链托盘输送线应用场景】

五、适合哪些应用场景？

08BS单倍速链驱动头尾可服务于多种以托盘、工装板或治具为载体的自动化输送场景。

在汽车零部件装配线上，工件通常重量较大，且需要经过装配、拧紧、检测、扫码和下料等多个工位。08BS单倍速链可承担直线段托盘输送，配合阻挡器形成工位间缓存，再通过顶升定位或机器人完成精确作业。

在新能源电池、电机和减速机生产中，托盘往往需要承载具有一定重量和定位要求的部件。模块化驱动头尾可与铝型材框架、托盘、定位销、顶升机构和传感器组合，构建节拍清晰的自动化输送单元。

在家电、五金、电子装配和一般工业制造领域，08BS托盘线可以用于半成品周转、在线装配、功能检测、老化缓存和包装前输送。对于产品型号较多的柔性生产线，可在托盘上更换不同治具，让同一条输送线兼容多种工件。

在仓储与线边物流场景中，托盘输送系统还可以与升降机、移载机、旋转台、滚筒线和机器人对接，实现工件上线、跨层转运、方向切换、空托盘回流和成品下线。机头机尾模块作为各直线输送段的动力与张紧基础，有利于把复杂系统拆分为更清晰的标准单元。

六、如何构建完整的08BS托盘输送线？

一套稳定的输送系统不能只看单个部件，需要从负载、速度、节拍、积放长度和维护条件出发进行整体设计。通常可按以下逻辑完成系统配置。

第一，明确输送对象。需要确认单个工件重量、托盘重量、托盘外形尺寸、重心位置、底面材质以及是否允许积放。托盘底面与链条滚轮或摩擦条的接触状态，会影响运行阻力、积放摩擦和使用寿命。

第二，确定线体参数。包括有效输送长度、托盘宽度、输送高度、运行速度、单次积放数量、最大总负载和支腿间距。公开的08BS托盘输送机选型资料中，常见完整线体方案的最大速度可到20m/min、线长可到10m左右，总积放负载会随具体机型、链条滚子材质和摩擦条结构而变化。这里的行业数据只能作为方案认知参考，不能直接视为恒东驱动头尾的额定参数；实际项目必须结合电机、减速机、链轮、轴、轴承、线体阻力和安全系数重新计算。

第三，匹配动力系统。根据链条速度、满载启动阻力、积放阻力和传动效率选择减速电机功率与减速比，同时确认电机安装侧、输出方向、联接方式和变频调速范围。电机不是越大越好，功率过小会导致启动困难和过载，选得过大则可能在卡滞时对链条及结构造成更强冲击。

第四，确认驱动接口。驱动轴轴径、孔径、键槽、链轮齿数、两侧链轮间距、轴承位置和型材安装孔位必须相互匹配。本次页面展示的25mm圆孔、8mm键槽属于明确接口参数，设计人员应把它纳入轴、联轴器或减速机连接结构的校核中。

第五，配置功能组件。若线体需要工位停留和节拍控制，可配置阻挡器；需要高精度作业时，可增加顶升定位；需要90度转向或平行转线时，可增加移载机构或旋转台；需要空托盘返回时，可采用上下层回流或环形布局；需要数据追溯时，可结合传感器、扫码器、RFID与PLC控制系统。

七、选型前建议确认的九项信息

为提高报价和技术确认效率，建议客户在咨询08BS单倍速链驱动头尾时，尽量提供以下信息：

1. 实际使用的链条完整型号，以及滚子材质；

2. 托盘尺寸、单盘重量、工件重量和最大积放数量；

3. 输送线有效长度、宽度、高度及运行方向；

4. 目标输送速度、启停频率和每天运行时长；

5. 驱动轴孔径、键槽尺寸及联接方式；

6. 电机功率、减速比、输出轴方向和安装位置；

7. 输送型材型号、两条链线中心距及安装基准；

8. 是否需要阻挡、顶升定位、移载、转台或托盘回流；

9. 现场环境是否存在粉尘、油污、高温、潮湿或防静电要求。

信息越完整，越容易判断标准组件能否直接使用，以及哪些位置需要调整。对于已有设备改造项目，建议同时提供原线体照片、关键安装尺寸和现有链条链轮型号；对于新建项目，则可以提供托盘图纸、节拍要求和线体布局图，由双方从系统层面进行配套确认。

八、安装与维护建议

安装时，首先应检查驱动端与尾端的安装基准，确保两侧链轮处于合理的同轴和对正状态。左右链线中心距应与导轨、型材及托盘匹配，避免链条在运行中持续受到侧向挤压。链条连接完成后，应按照设备设计要求调整张紧量，并进行手动盘车或低速空载试运行，确认链条能够顺畅回转、无明显卡点和异常摩擦。

空载运行正常后，再逐步进行单托盘、部分负载和满载测试，观察启动、停止、积放与放行过程是否平稳。若出现周期性异响，应重点检查链轮偏心、链节卡滞、连接链节方向、链轮与链条规格、摩擦条接缝和异物干涉；若出现跳齿或抖动，应优先检查张紧度、链轮对正和负载是否超出设计范围。

日常维护中，应定期清理机头机尾附近的粉尘、碎屑和油污，检查紧固件、轴承、链轮、链条及摩擦条磨损情况。润滑方式和周期应依据实际链条材质、速度、环境和链条厂家要求确定，不能简单地认为油越多越好。对于工程塑料滚子、洁净环境或容易吸附粉尘的场景，更应避免不合适的润滑方式污染托盘和导轨。

同时应保留适当的检修空间和防护结构。设备运行时不得直接接触旋转轴、链轮和链条回转区域，维护、张紧或更换部件前必须执行停机、断电和防止意外启动的安全措施。

九、从单个组件到整线配套，恒东提供更完整的自动化结构支持

恒东不仅提供本次上新的08BS单倍速链驱动头尾，也长期服务于工业铝型材、输送线型材、自动化框架、导轨及相关连接配件的生产与配套。对于设备制造商而言，驱动头尾、铝型材框架、支腿和附件由同一套结构逻辑进行匹配，可以减少跨供应商沟通中的尺寸偏差与责任边界不清；对于终端工厂而言，也有利于后期备件管理、线体扩展和设备改造。

无论是新建一条08BS托盘输送线，还是替换现有设备的驱动端、张紧端和机头机尾结构，客户都可以结合链条型号、托盘参数、线体尺寸、速度负载和现场布局进行咨询。恒东可根据实际图纸和项目要求协助确认产品接口及配套方案，让标准化组件真正落到具体设备上，而不是停留在“尺寸看起来差不多”的层面。

结语

自动化输送线的稳定，不只取决于电机功率或框架是否牢固，更取决于每一个传动接口是否匹配、每一处链轮是否对正、每一段链条是否保持合理张力。机头负责把动力可靠地送入系统，机尾负责让链条稳定回转并保持适当状态，两者共同决定了整条线体的运行基础。

恒东08BS单倍速链驱动头尾的上新，正是希望将这些关键结构做成更清晰、更规整、更便于调用的模块，帮助自动化设备厂减少重复设计，帮助生产企业提高设备维护便利性，并为托盘输送、工装板输送、装配检测和线边物流系统提供可靠的基础组件。

如果您正在规划08BS托盘输送线，或需要为现有线体更换驱动座、张紧座、机头及机尾组件，欢迎提供链条型号、托盘尺寸、负载、速度、线体宽度和安装图纸，与恒东进一步沟通确认。
